產品描述：電源LED：雙色（綠色／紅色）LED用于指示電源狀態。該LED由軟件控制。下表展示了電源LED 的不同狀態。 以太網LED ：以太網LED設在以太網連接器上，用于顯示以太網通信狀態。 MS－模塊狀態LED ：雙色（綠色／紅色）LED用于指示裝置狀態，以表明裝置是否通電以及是否在正常運 行。該LED由軟件控制。下表展示了MS LED的不同狀態。 NS－網絡狀態LED ：雙色（綠色／紅色）LED用于指示通信鏈路的狀態。該LED由軟件控制。下表展示了 NS LED的不同狀態。 通電時的狀態LED ：系統啟動時會對MS LED和NS LED進行測試，以檢查是否所有LED都運行正常。
狀態LED說明
簡介 ：
各I／O裝置設有LED指示器，以供指示裝置狀態和網絡通信功能。
I／O信號LED ：
每個數字輸入端、數字輸出端和繼電輸出端都有一盞綠色LED，用于指示是否激活了 相關信號。這些LED由軟件控制。

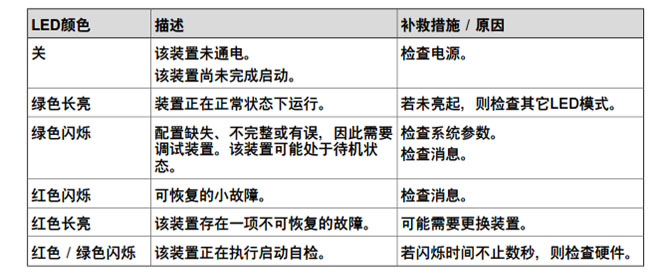

電源LED
雙色（綠色／紅色）LED用于指示電源狀態。該LED由軟件控制。下表展示了電源LED 的不同狀態。
以太網LED ：
以太網LED設在以太網連接器上，用于顯示以太網通信狀態。

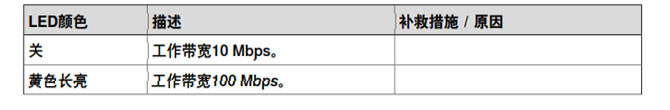

Speed

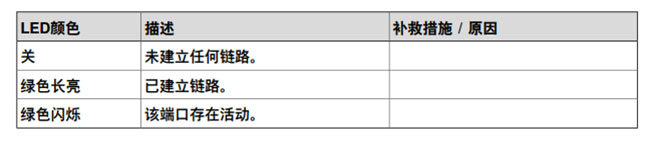

鏈路／活動
MS－模塊狀態LED ：
雙色（綠色／紅色）LED用于指示裝置狀態，以表明裝置是否通電以及是否在正常運 行。該LED由軟件控制。下表展示了MS LED的不同狀態。

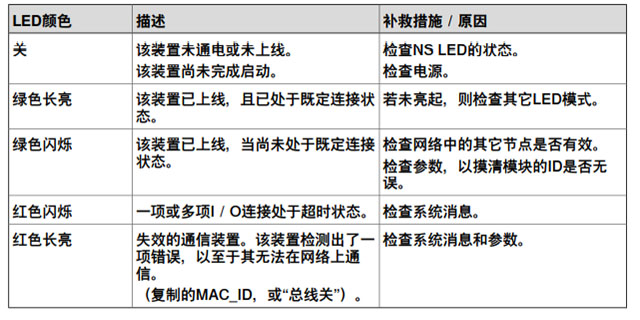

NS－網絡狀態LED ：
雙色（綠色／紅色）LED用于指示通信鏈路的狀態。該LED由軟件控制。下表展示了 NS LED的不同狀態。

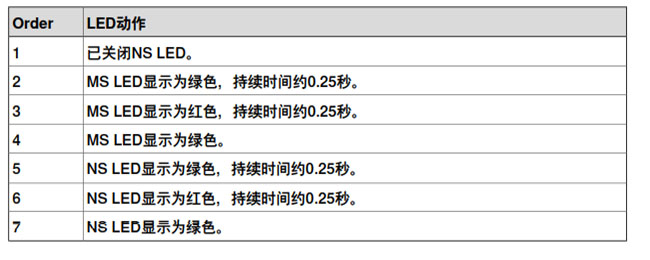

通電時的狀態LED ：
系統啟動時會對MS LED和NS LED進行測試，以檢查是否所有LED都運行正常。該試 運行如下：
